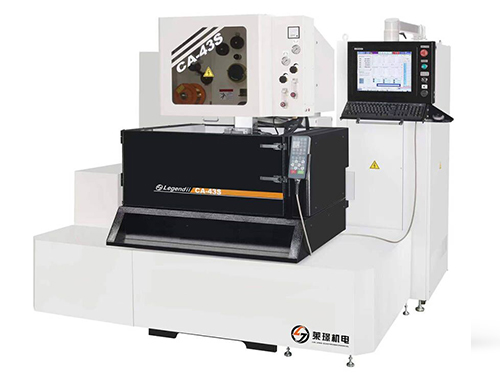

台湾徕通为了降低客户成本，强化国内市场，在400mm*300mm这款行程上由台湾提供整个电箱，以及主要零部件进行国内组装，降低成本，形成战略突破。特推出CA—43SAL机型，从客户处使用下来看，和之前台湾整机进口型号GE—43SAL性能无任何差异（外形也无差异，只是进口的机器叫ACCUTEX,国内组装的叫LEGENDii），价格从原来的最低五十多万，下降到现在的最低售价三十几万，给客户节约十几万，此机型是直线电机驱动＋自动穿丝，使用进口西班牙法格的高精度光栅尺！
|
|
* 标准配件
|
|
|
|
|
|
1、导丝眼模
|
14、废线桶
|
24、冷却机
|
|
2、喷水盖(4mm)
|
15、防水罩(大、小)
|
25、稳压器
|
|
3、黄铜线(0.25mm)
|
16、钻石眼模治具
|
26、操作手册(中文+CD)
|
|
4、过滤纸网(10um)
|
17、给电板治具
|
27、水箱泵浦螺丝
|
|
5、离子交换树脂
|
18、内六角扳手
|
28、电源线
|
|
6、给电板
|
19、勾板手
|
29、稳定放电模组(SD MASTER)
|
|
7、USB 随身碟
|
20、O 型环(2x23mm)
|
|
|
8、押板
|
21、上机头弹簧
|
|
|
9、白铁螺丝组
|
22、水平脚垫
|
|
|
10、工具箱
|
23、自动垂直校正器
|
|
|
11、上陶瓷绝缘板
|
|
|
|
12、下陶瓷绝缘板
|
|
|
|
13、树脂桶
|
|
|
|
|
* 标准规格
|
|
|
|
|
|
规格
|
单位
|
CA-43SL
|
|
工作台行程 X-Y 轴
|
mm
|
400 x 300
|
|
辅助工作台行程 U-V 轴行程
|
mm
|
60 x 60
|
|
主轴上下移动距离 Z 轴行程
|
mm
|
220(最大浸水高度 195mm)
|
|
最大加工部件尺寸
|
mm
|
830 x 600 x 215
|
|
最大工件承载重量
|
KG
|
400(浸水时 )
|
|
可程序轴数
|
|
5 轴 (X,Y,Z,U,V,) (选配旋轉軸 )
|
|
最大行走速度
|
mm/min
|
1000
|
|
可加工线径
|
mm
|
Ø 0.15- 0.33 (0.1mm 选配 )
|
|
线轴最大承载重量
|
KG
|
10
|
|
最大锥度加工角度
|
|
±15° /80mm 需自备广角眼膜
|
|
加工方式
|
|
沖水 /浸水加工
|
|
机械颜色
|
|
白与黑
|
|
最大耗电量
|
KVA
|
15
|
|
机床占地面积（长 x 宽 x 高）
|
mm
|
2200 x 2400 x 1990
|
|
机床主机外形包装尺寸（长 x 宽 x 高）
|
mm
|
1910 x 2050 x 2250
|
|
机床电箱外形包装尺寸（长 x 宽 x 高）
|
mm
|
1480 x 930 x 2220
|
|
机床水箱外形包装尺寸（长 x 宽 x 高）
|
mm
|
2740 x 980 x 2050
|
|
机床主机重量 (毛重 )
|
KG
|
2330
|
|
机床电箱重量 (毛重 )
|
KG
|
460
|
|
机床水箱重量 (毛重 )
|
KG
|
500
|
|
机械重量
|
kg
|
2770
|
|
稳定高速的自动穿线系统 AWT
|
|
台湾徕通自行研发（选配）
|
|
